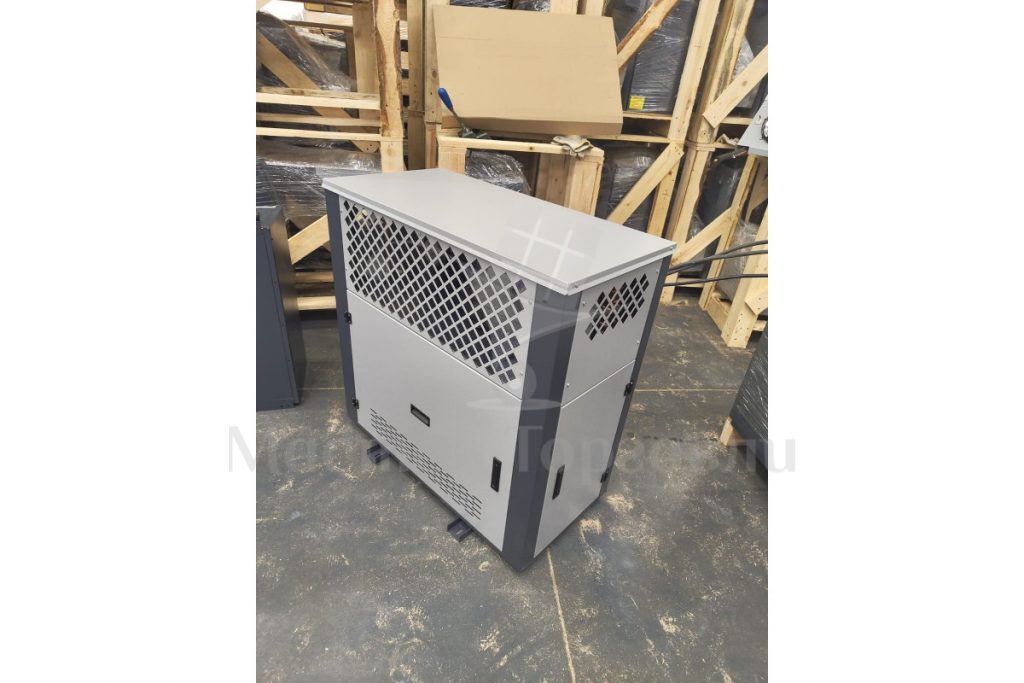

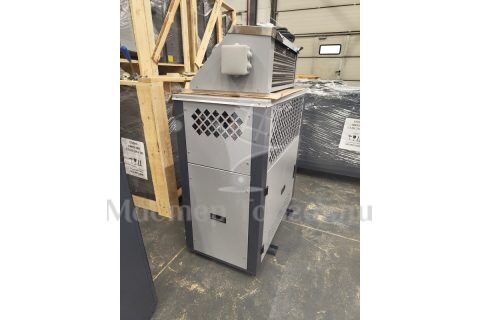

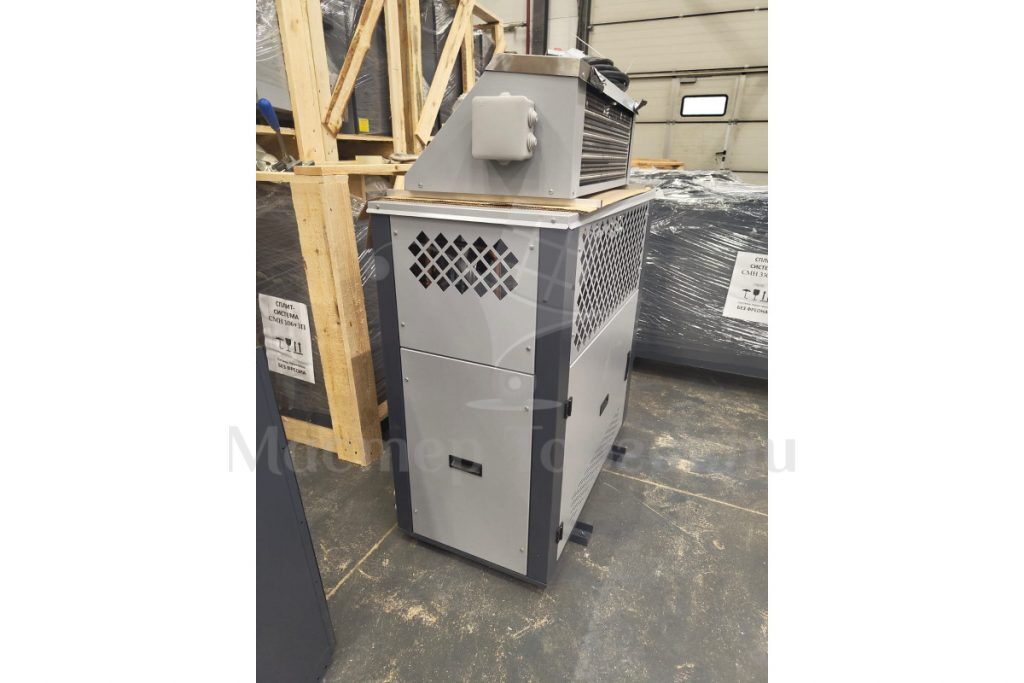

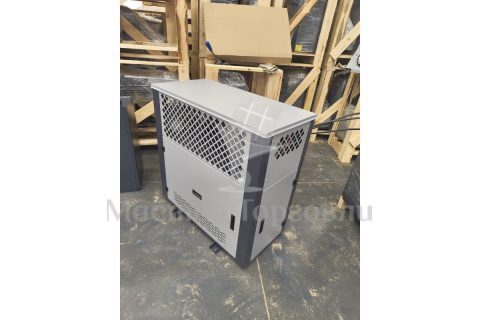

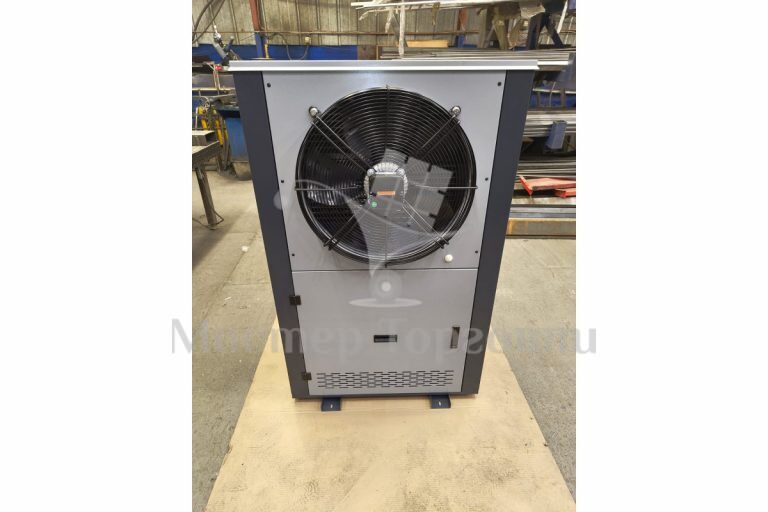

Компрессорно-конденсаторный блок Арктика ККБ 445 Н

Описание:

Компрессорно-конденсаторный блок (ККБ) Арктика ККБ 445 Н — это низкотемпературное оборудование, предназначенное для использования в холодильных системах, например, в составе систем приточной вентиляции, холодильных камер или морозильных складов. Он обеспечивает сжатие и охлаждение хладагента, который затем направляется в испаритель для поглощения тепла из охлаждаемого пространства.

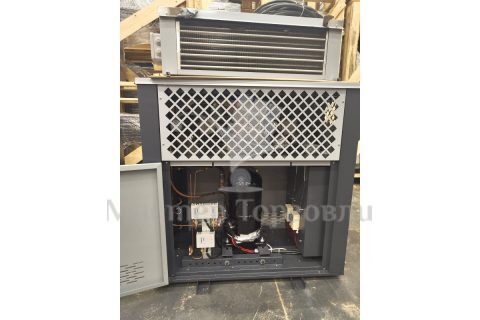

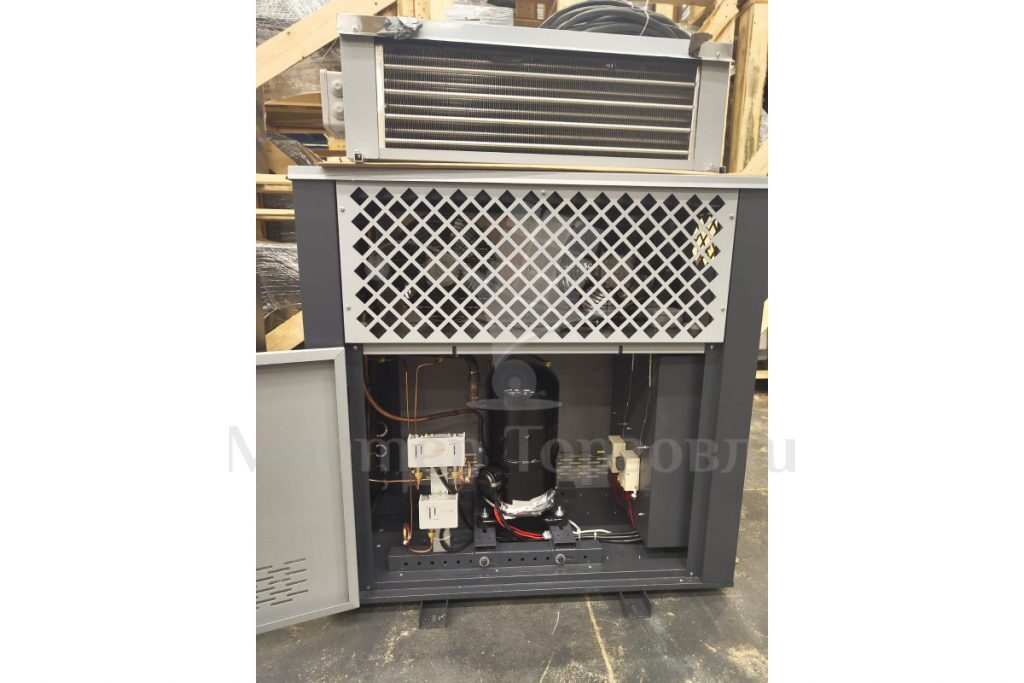

ККБ состоит из нескольких ключевых компонентов:

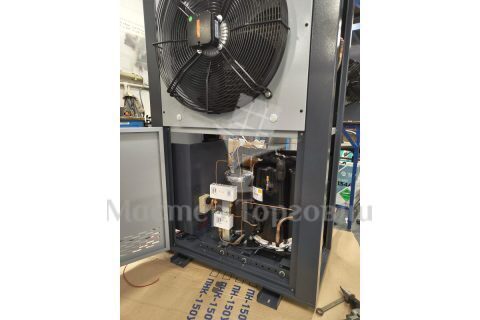

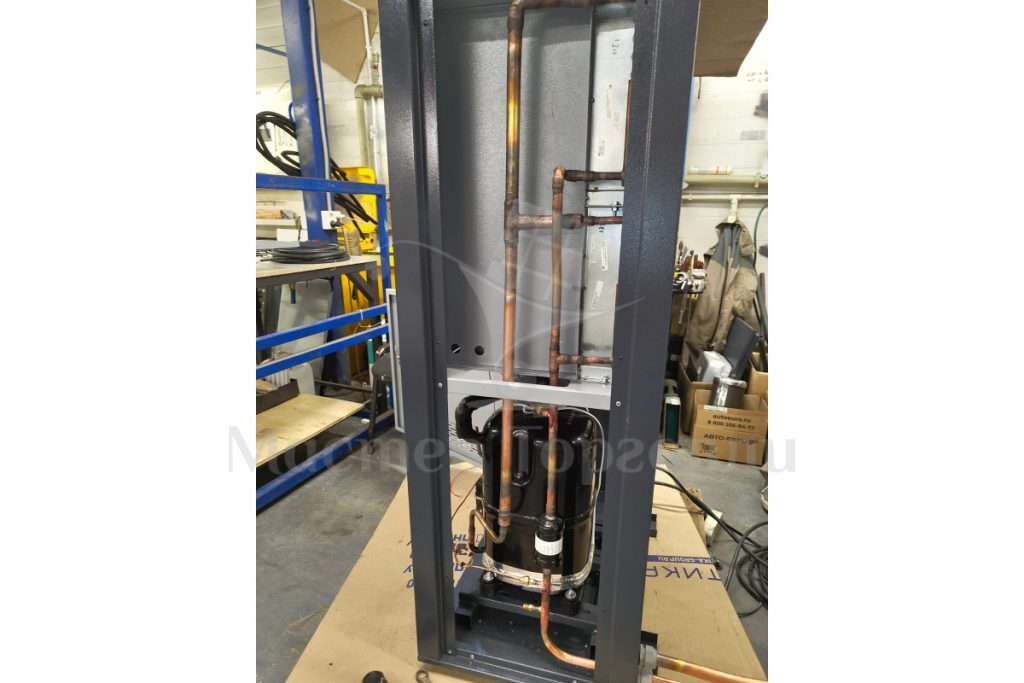

• Компрессор. Сжимает газообразный хладагент, повышая его давление и температуру.
• Конденсатор. Охлаждает и конденсирует хладагент в жидкость.

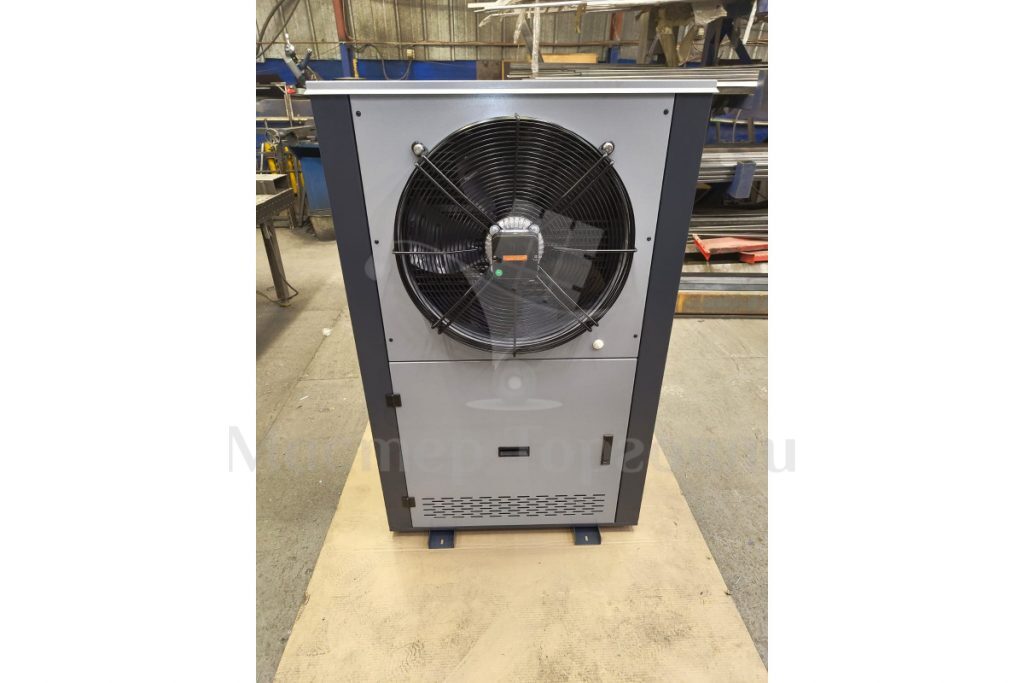

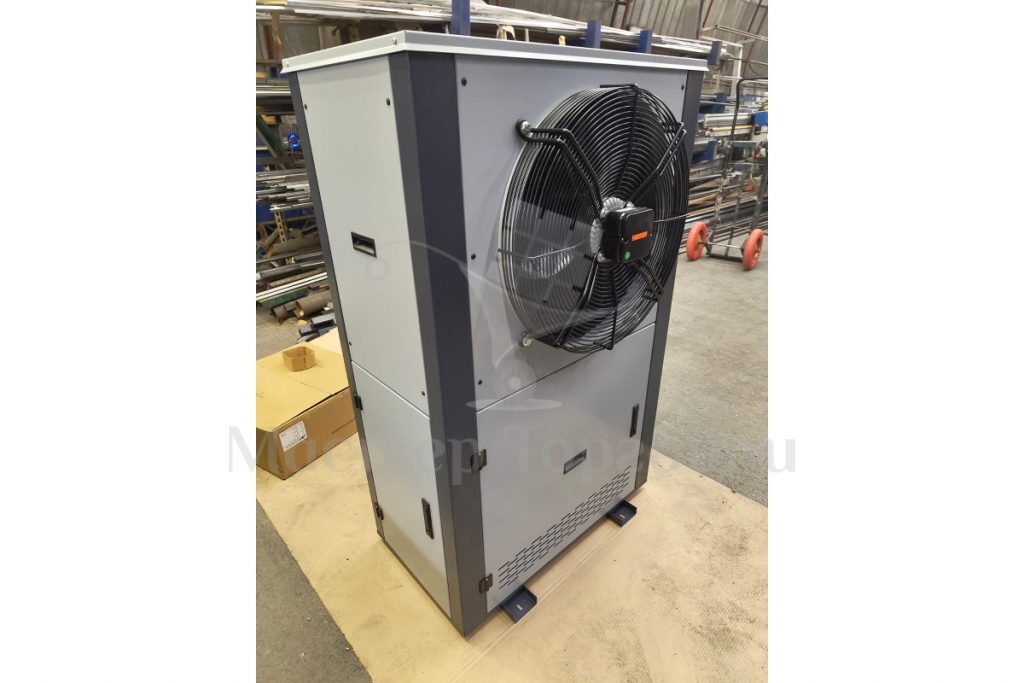

• Вентилятор. Обеспечивает обдув конденсатора для отвода тепла.

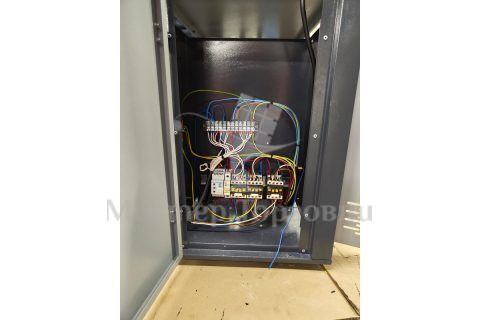

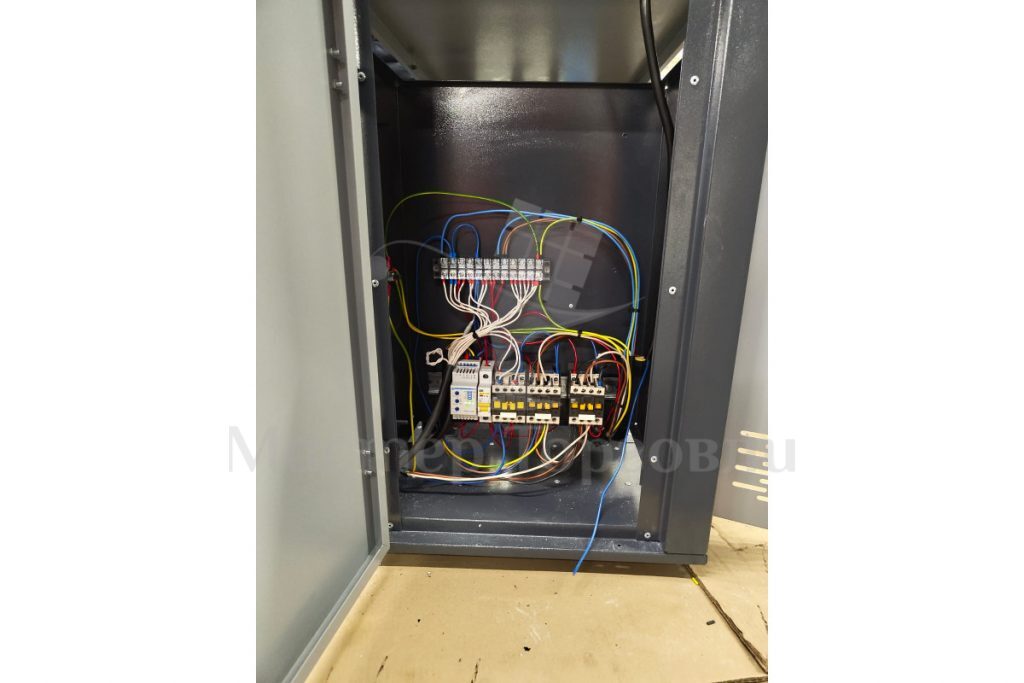

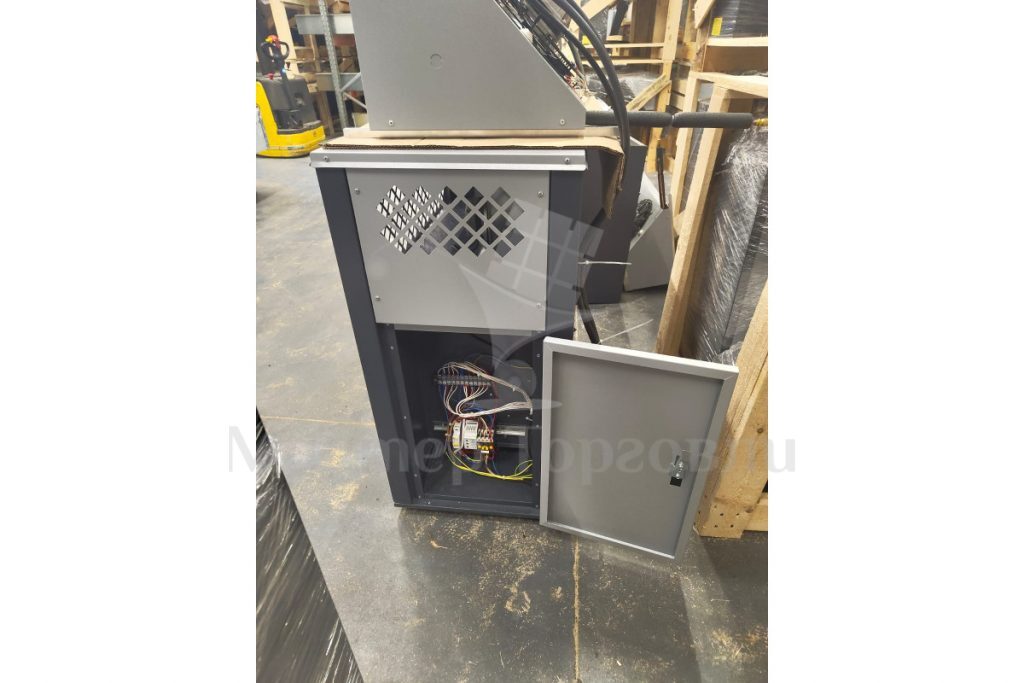

• Электрошкаф управления. Содержит контроллеры и защитные устройства для автоматизации работы блока.
• Сервисные порты (вентили). Включают запорные вентили с клапаном Шрёдера, шаровые вентили для обслуживания и контроля хладагента.

Принцип работы основан на парокомпрессионном цикле:

1. Компрессор сжимает перегретый пар фреона до высокого давления и температуры.
2. В конденсаторе пар отдаёт тепло наружному воздуху и конденсируется в жидкость при постоянном давлении.
3. Через терморегулирующий или электронный расширительный клапан (ТРВ/ЭРВ) давление резко падает, образуется двухфазная смесь.
4. В испарителе приточной установки фреон кипит, отбирает тепло у воздуха, обеспечивая охлаждение и частично осушение; пар возвращается к компрессору.

Применение:

ККБ Арктика ККБ 445 Н используется в системах холодильного оборудования для:

• поддержания заданных температур в холодильных камерах и морозильных складах;
• охлаждения содержимого торгового оборудования (витрин, горок, прилавков и др.);
• кондиционирования производственных, технических и офисных помещений.

При монтаже ККБ важно учитывать требования к размещению: вокруг блока не должно быть препятствий, которые мешают оттоку тёплого воздуха. Блок устанавливается на устойчивую, ровную поверхность с применением антивибрационных опор. После установки проводятся пусконаладочные работы, включающие проверку герметичности холодильного контура, контроль заправки хладагентом и тестирование систем защиты и управления.
